XY轴自动排焊机

设计理念

   以往普通排焊机是人工摆料手动推进模具焊接，对于焊接网状产品不仅增加劳动强度，且生产效率相对较慢，焊接位置多不准确且不匀称。而该项目设计了XY轴双向交叉式的模具架，由两个步进电机、可编程控制、双导轨行程分别带动两个模具架前后左右交替循环自动送料，自动焊接，可大大提高生产效率，机械自动焊接保证焊点均匀牢固，外形美观。整个过程只需一人操作完成，又减少了用工成本。

特点

 该设备上的XY轴模具架由伺服电机带动同步带传动，行走步长及速度由控制器系统控制。当人工摆料完毕固定在模具架上，启动开关，由工控电脑控制，产品将随模具架X与Y轴方向交替行走，自动完成各个部位的焊点的焊接，待焊接完成后将自动回到原点，无需其他人员手动操作。与此同时操作人员可以进行摆料准备下一次的焊接工作，不仅减少用工成本且有效利用了焊接时间进行摆料，最大程度上提高了工作效率。

 运动先进焊接技术及合理机构，为保证稳定的焊接质量，焊接时减小飞溅及出现虚焊现象，焊机采用自制的加压气缸，随动性好，焊接压力在焊接通电时瞬间补偿，可使焊接产品更牢靠，熔合更美观。

 该项目采用可编程的动作方式，控制器可存储客户多组产品的规范，根据网片工艺要求，焊接顺序可根据要求设定模具架行走距离和交替时间，保证位置准确，自动达到所需要的效果。

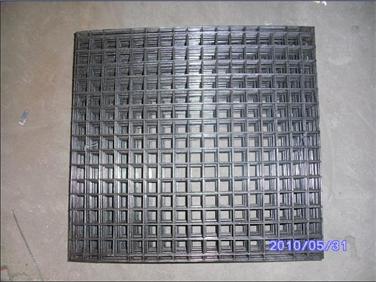

 该设备也可以运用脚踏开关启动，该设备主要运用于金属网片、护栏等五金行业。如超市购物车、货架、购物篮等，有着广大的市场空间。

主要技术参数

额定功率      80KVA

电源          380V  50HZ

电源相数       三相 四线

负载持续率      20%

气源压力       0.6-0.8 Mpa

冷却液流量     6L/min

冷却液温度     ≤30°c

设备外形参考尺寸   1780*2240*1760（mm)

最大焊接网片规格   800*600（mm)
